温湿度センサ HDC1000

  • Texas Instrumentsの高精度14ビット温度湿度センサ
  • I2C通信により温湿度を取得可能
    • 温度測定レンジ:-20 ℃から+85 ℃ ±0.2 ℃
    • 相対湿度レンジ:0 %~100%(無結露状態) ±3%
    • 通信:I2C(最大クロック 400 kHz)
    • 電源:3~5 V
  • 取扱説明書
  • データシート

Arduinoとの接続

  • 温湿度センサとArduinoを以下のように接続する。
    Pin距離センサ信号名Arduino備考
    1+V5V
    2SDAアナログ入力(A4)A4はI2C通信のSDA信号線として使用可能です
    3SCLアナログ入力(A5)A5はI2C通信のSCL信号線として使用可能です
    4RDY
    5GNDGND


サンプルコード

  • 「ファイル」→「スケッチの例」→「HDC1000」→「HDCtester」
    /*
    ・Texas Instrumentsの高精度14ビット温度湿度センサ HDC1000 のサンプルプログラムです。
    ・下記で配布されているDC1000の通信ライブラリを使用しています。
     http://www.geocities.jp/zattouka/GarageHouse/micon/Arduino/Humidity/Humidity.htm
    ・1秒ごとに温湿度を測定し、シリアルモニタに出力します。
    ・マイコンボードに書き込み後、「ツール」→「シリアルモニタ」を起動してください。
    ・Arduinoとの接続
        1 +V   5V
        2 SDA  アナログ入力(A4)
        3 SCL  アナログ入力(A5)
        4 RDY
        5 GND  GND
    */

    #include <Wire.h>
    #include "HDC.h"

    #define HDC1000_ADRS     0x40      // HDC1000のI2Cアドレス
    HDC hdc(HDC1000_ID, HDC1000_ADRS); // HDC1000ライブラリを生成する

    void setup()
    {
         int ans;
         Serial.begin(9600);          // シリアルモニターを開始
         Wire.begin();                 // I2C通信を開始
         delay(3000);                  // 3S待機

         ans = hdc.Init();             // HDC1000の初期化
         if (ans != 0) {
              Serial.print("HDC Initialization abnormal ans=");
              Serial.println(ans);
         } else Serial.println("HDC Initialization normal !!");
    }
    void loop()
    {
         int ans;
         ans = hdc.Read();// HDC1000から湿度と温度を読み取る(Humi/Temp変数に格納)
         if (ans == 0) {
              Serial.print("TEMP / HUMI = ");
              Serial.print(Temp);
              Serial.print("'C / ");
              Serial.print(Humi);
              Serial.println("%");
         } else {
              Serial.print("Failed to read from HDC ans=");
              Serial.println(ans) ;
         }
         delay(1000);
    }

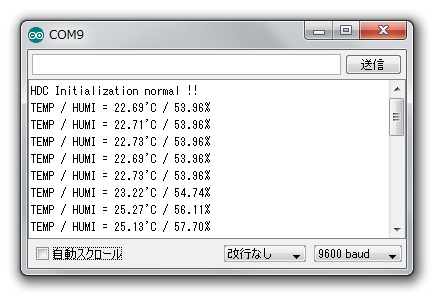

実行例


参考資料
