友人からDynaBookをもらった

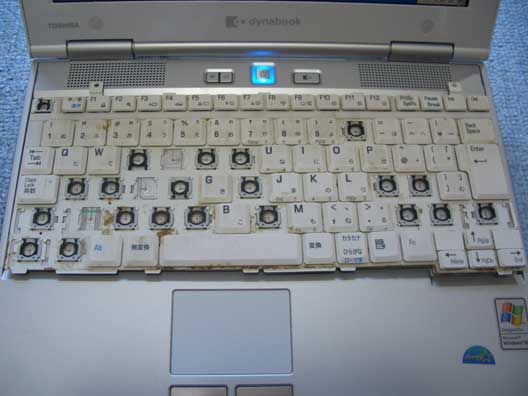

 友人から古くなったDynaBookをもらった。どうやらキーボードにジュースをこぼし、それを自力で直そうとして失敗したらしく、かなり無惨な状態だった。USBキーボード、マウスを取り付けて起動。なんかカタカタという音がしながらWinXPが起動。どうやら内部の方は大丈夫そうだ。しばらく使っても問題なし。相変わらずカタカタカタカタ……。とりあえずスペックを調べてみる。うーん、ごくごくふつーに使うには十分なスペックだなぁ。Officeくらないなら使えるぞ。しかしながらCPUファンの調子が悪いのは使っていてストレスがたまるぞ。ファンの修理代を調べると数万くらいするらしい。そこまでかける必要もねぇなぁ。んじゃ自分で交換するか?ところでノートの部品って売ってるんか?


Modeldynabook C7/212PMEF
ProcessorMobile Intel(R) Pentium(R)III 1.20GHz-M
Memory256MB / max 1GB(PC133 SDRAM
Monitor12.1 XGA TFTcolor 1,024×768
Hard Disc40GB (Ultra ATA66)
DriveMulti Drive
OSMicrosoft(R) Windows(R) XP Home Edition Service Pack 1

部品探し


とりあえず目標はCPUファンとキーボードを手に入れる事だろう。最悪キーボードは外付けでもいいかもしれないけど。ネットで調べるも、ノートの部品を売っているところは無いらしい。基本的にメーカーからの取り寄せも不可とのこと。うーん、困った。同型のジャンク品とかを買うという手もあるけど、そもそもそれを手に入れるのが大変そうだ。いろいろ調べているうちに、秋葉原にDynaBookの部品販売をしているお店があることが判明。とりあえず電話。そしてあっけなく部品購入完了!ちと値段が高いけどまぁしゃないだろう…。注文の翌々日には届いた。対応が早くて良い。チチブデンキ http://www.chichibu-el.co.jp/

PartsSeriesPrice
KeyboardG83C0001Q8107,350
CPU FanGDM6100000753,150

さて分解だ

普段見ることのできないDynaBookの中身を拝見。ちなみにここに書いてあることをマネして何らかのリスクを負っても責任は持ちません。知ったこっちゃありません。

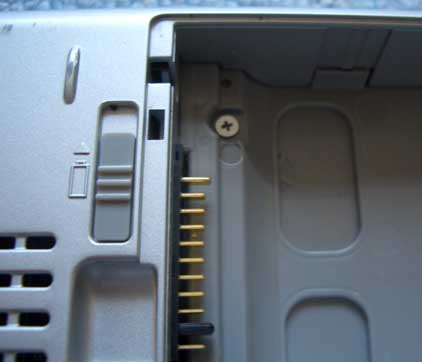

まずはネジがどこにあるかを確認。こんな電池パックの陰にもありました。ふつー気づかんだろー

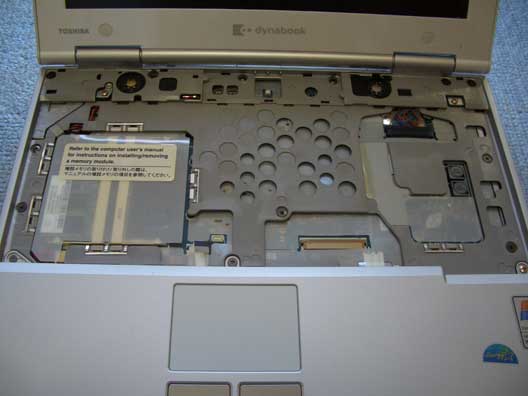

キーボードを取り外したところ。キーボードは上部のネジ2本を外すだけで簡単に外せる。内部まで腐食してないようでとりあえず一安心。

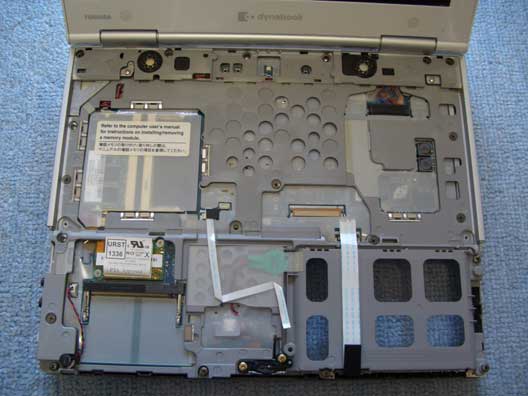

さらにタッチパッド部分を外す。これもキーボード下にあるネジ3本を外すだけ。爪による引っかかりがあるので注意深く外す。タッチパッドとマザーボードをつなぐ線はコネクタ部分から外す。あとパイロットランプ用のケーブルも外す。

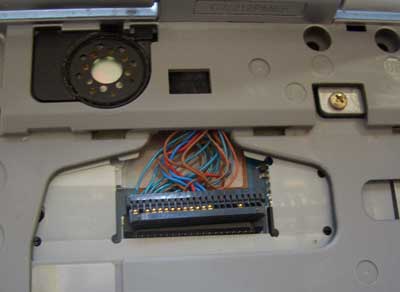

ここがモニタとの接続部分。たぶん電源の供給とRGB信号を送っているだろう。線が頼り無いくらいに細いので、慎重に外す。他にスピーカをつなぐコネクタ、そしてBIOSのバックアップ電池もつながっているので慎重に外す。フレームを止めているネジの数が多くて凹む。とりあえず端から外していけば良い。ただしどのネジがどこに刺さっていたのかを忘れないように。ハードディスクとマルチドライブがスライドして取り外せるはず。

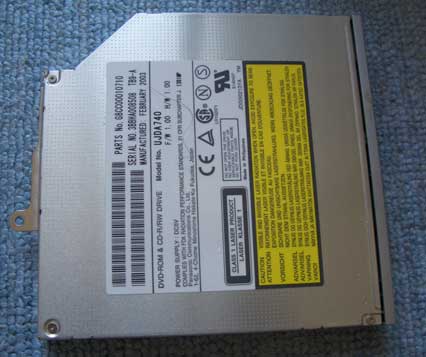

ごくフツーのドライブ。

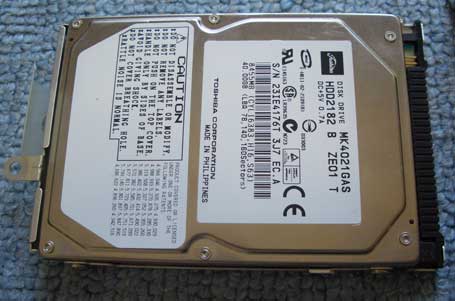

ごくフツーの2.5インチHDD。こいつも余裕ができたら交換したい。

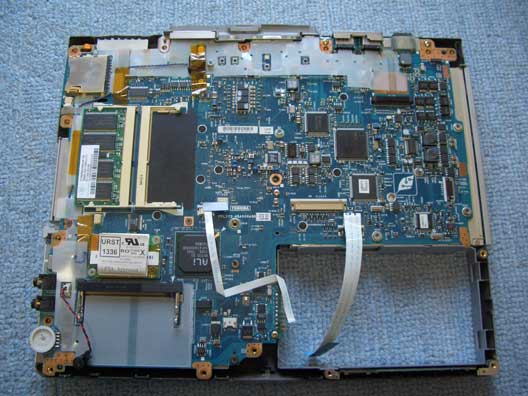

これがマザーボード。青っぽかった。ちなみにマザーボードを外すときはネジを1本だけ外せばOK。他にも緩めることができるネジがあるが、それらはマザーボード上に部品を固定するものなので、安易に外さない方が良い。

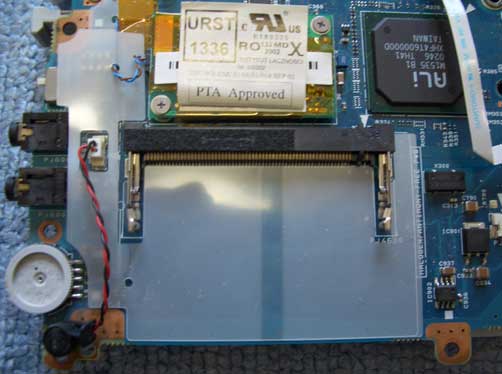

せっかくなのでマザーボードを観察してみると、どうやら無線LANの部品を刺す場所を発見。上位モデルになると無線機能が搭載されるらしい。そーいえば無線のOn-offランプとキーボードにそれらしきマークがあったな。自分で取り付けることもできそうな予感。

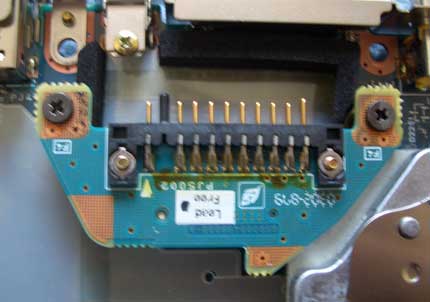

このコネクタは…わからん。使用されていないっぽいけど…なんだろう??謎。

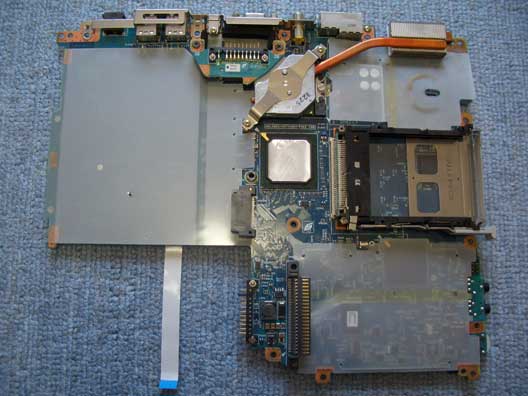

裏返すとこんな感じ。真ん中上部にヒートシンクがあり、きっとCPUがあるんだろう。右下がHDのコネクタ。その上がPCカードスロット。

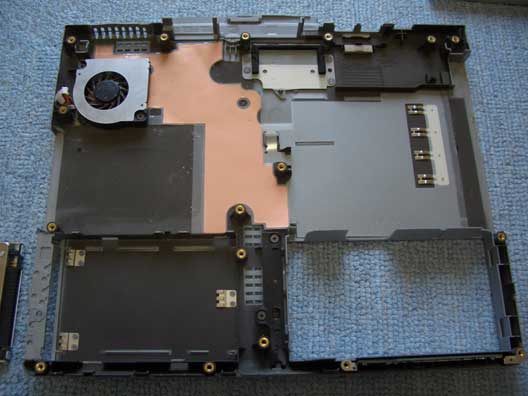

マザーボードを取り外した本体。やっと目当てのCPUファンにたどり着けた。あぁ、やっぱほこりだらけだ。とりあえず掃除機で吸引〜。

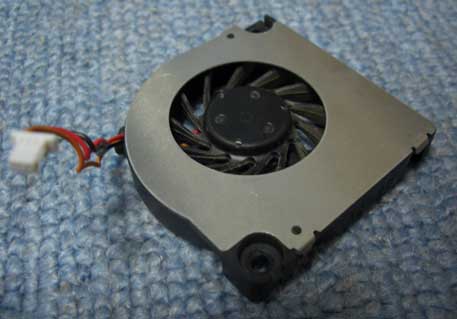

こいつが問題のファン。羽ががたがたしてた。原因はなんだろう?摩耗?落下により軸が狂ったのか?早速新品に交換♪

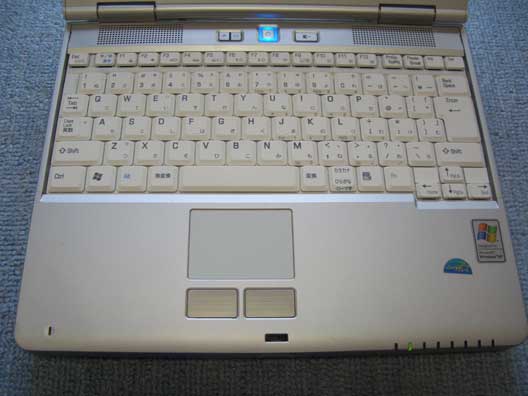

組み立ては分解の逆。ネジの位置を間違えないように、コネクタの差し忘れが無いように…慎重に…。キーボードも取り付けて、完成!おお、すばらしいじゃん♪さて、電源は入るのでしょうか…??

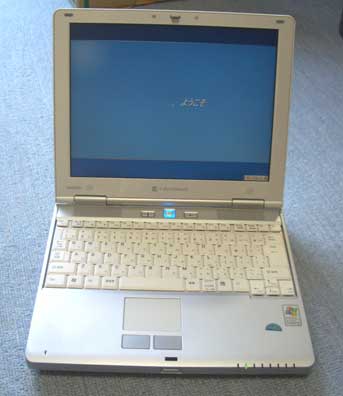

BIOSの電池抜いたので、時刻あわせの後、問題なくWinXPが起動。よかったよかった。



ところが、やっぱりネジが余りました。いったいどこに刺さっていたのでしょうか?う〜ん…まぁ動作には問題無さそうだし、見なかったことにしよう。きっと大丈夫♪

その後

なんとか無事に部品交換を終えることができました。PCカードスロットに無線のカードを入れてネットワーク接続も完了。なかなかいい感じです。少々タッチパッドの挙動がおかしいような気もするけど。さて、この復活したマシーン、用途を考えていません。どーしよっかなー??
